ROS-2-FM防爆跑偏開關

  • 產品介紹
  • 工作原理
  • 特點
  • 技術指標

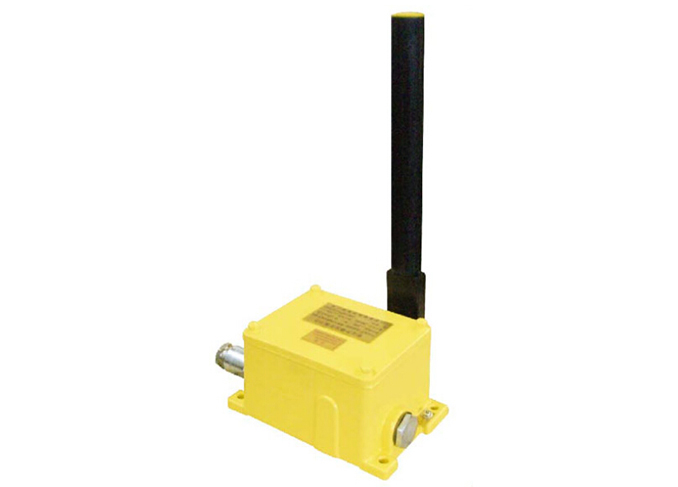

ROS-2-FM防爆跑偏開關



1. 產品防爆特性


本產品為可燃性粉塵環境用電氣設備。依據中華人民共和國國家標準GB 12476.1-2000可燃性粉塵環境用電氣設備相關要求設計、制造、檢驗、銷售。

本產品的防爆機理是：限制外殼表面溫度和采用塵密外殼來限制粉塵進入。

本產品圖樣、技術條件、產品使用維護說明書和樣品經國家授權的煤科院上海分院防爆檢驗測試中心審查檢驗合格，并取得防爆合格證。

防爆合格證編號：211 ( DIP) 002

防爆標志：DIP A20 T6


2. 產品使用環境條件

?環境溫度：-20?40℃；

?相對濕度：不大于90%無凝結(+20℃);

?海拔高度：不超過2000米；

?無破壞絕緣的氣體或蒸汽的環境中；

?外殼表面溫度不超過85℃

?開關能在頻率為10?55Hz,振幅為0.75mm ( l0g )的振
動條件下工作。

?符合GB 12476.1 -2000中的第1章的規定的范圍；

?不適用可能同時出現或分別出現可燃性氣體和可燃性粉
塵的環境。


3. 主要技術參數

?開關觸點額定值：15A、380VAC

?輸出信號元件：2個單刀雙擲微動開關

?觸發角度：離開復位位置10°和20°

?外殼防護等級：IP65

?外形尺寸：196 ( L ) mm x 150 ( W ) mm x 99 ( H ) mm
(不含回轉臂，含回轉臂上限H≈389mm)


?接線孔：2個G3/4螺紋孔


?重量：4.7kg


?操作力：2~4kg


4. 應用范圍

?常規皮帶輸送機(包括平皮帶輸送機和槽形皮帶輸送機)

?地下、索道支撐皮帶輸送機

?輪船裝卸系統

?堆取料輸送機

?起重機/挖掘機起重臂限位

?裙邊給料機/輸送機

?重型限位開關


5. 用途

防偏開關是檢測輸送機皮帶跑偏量的傳感元件，可根據皮帶的跑偏狀況發出2級跑偏檢測信號，實現自動報警和停機，防止皮帶損傷和繼續跑偏。


6. 工作原理

防偏開關裝在輸送機機架上，當皮帶跑偏時，擠壓回轉臂偏轉，使之離開設定的復位位置;當回轉臂相對復位位置偏轉10°時，觸動微動開關動作開關輸出輕跑偏信號，輕跑偏信號可用于報警；當回轉臂相對復位位置偏轉20°時，開關輸出重跑偏信號，重跑偏信號可用于輸送機保護性停機。
